CNCOB,给你不同角度---记直角屏蔽水晶头

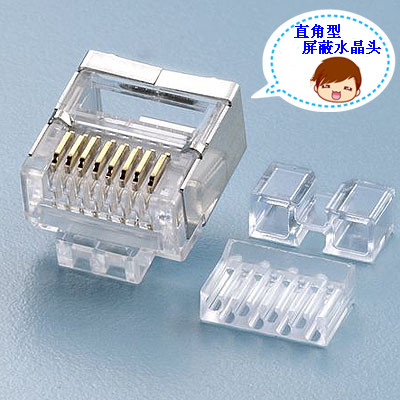

今日为大家介绍的是一款特殊的直角屏蔽水晶头，此款水晶头设计独特、方便实用，详情请见下图及具体介绍：

水晶头M0LDING后网尾会较长（一般约25mm或者更长），占用的空间较大，由其是在机柜里使用时空间显得犹为紧张。根据这一特性，直接将M0LDING网尾设计成直角，而且可以设计成任意方向的直角，满足机柜的特殊需要。

【解决方案】要满足以上要求，需解决：

1.网尾成型芯线固定的问题。

2.要考虑网尾成型号时尽量不破坏芯线绞距。

3.要解决水晶头与M0LDING结合的强度。

4.地线焊接脱焊的问题。

【设计目的】特别另外设计2个小配件，1个配件是增强水晶头与M0LDING结合的强度，另外1个是网尾成型时固定芯线，保证不破坏芯线绞距。我们的设计采用专用信道分离器和载线条，可以保证绞线穿过直角时保持绞距不变，真正达到超5类标准的产品。
